UPS維護保養說明

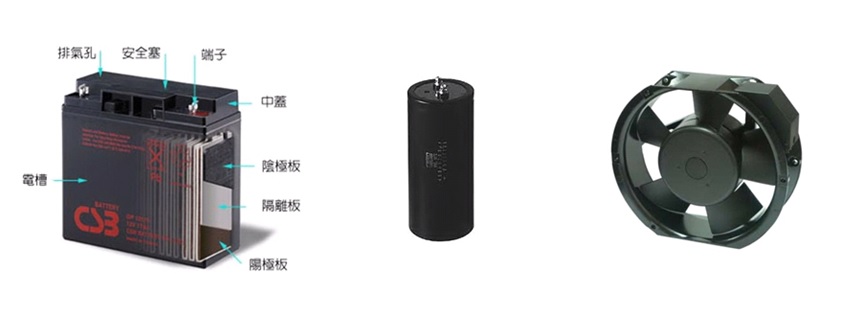

【UPS應週期性固定汰換零件說明】
1、電池 其週期為 2.5年~3年
2、電容 其週期為 5年
3、風扇 其週期為 2年
※其汰換週期也有可能因使用環境而縮短。
一、電池組:
UPS 電池組為鉛鈣免加水免保養電池組。
電池使用壽命的長短主要與:
1.使用環境
2.源頭供電品質的穩定度
3.有無定期做充放電來活化電池等相關
因一般使用單位通常受限於機台生產運轉，而無法定期(約3個月1次)對電池做放電再充電來活化電池，
故電池組約使用3年左右即應汰換，以確保市電萬一瞬停或停電時，UPS能夠繼續供電給機台使用。
A.電池結構說明:
密閉式鉛酸電池（VRLA）的結構如下圖各部功能分述如下：
1.陽板及陰板:陽板及陰板是由鉛鈣合金所作成之格子體再加上活化物質所構成.
2.隔離板 : 是一種以玻璃纖維所組成之玻璃纖維布，具有高度之抗氧化性及耐熱性,而在電池內更具有高度之電解液吸收力及保液能力,
且能滿足離子之傳導性.
3.安全塞 : 在電池因不當的使用或過充電的結果，會導致電池內部壓力不正常的提高,此時安全塞會打開,
使過多的氣體釋出電池,內部壓力回歸正常.
4.電槽及中蓋 : 主要為ABS或PP塑膠材質，具有足夠之強度及耐酸性,也是為免除電池電解液及氣體之漏出.
B.電池內阻說明:
1.電池內阻為電池內部各界面(極板、電解液…)阻抗的總和，其會隨著使用的情況有所改變。
2.若電池的內阻值變高時，表示內部導電路徑劣化且較為乾涸，
一旦發現有內阻值偏高的情況(多出一倍以上)電池的信賴度相對降低，此時建議更換電池。
C.異常電池照片:

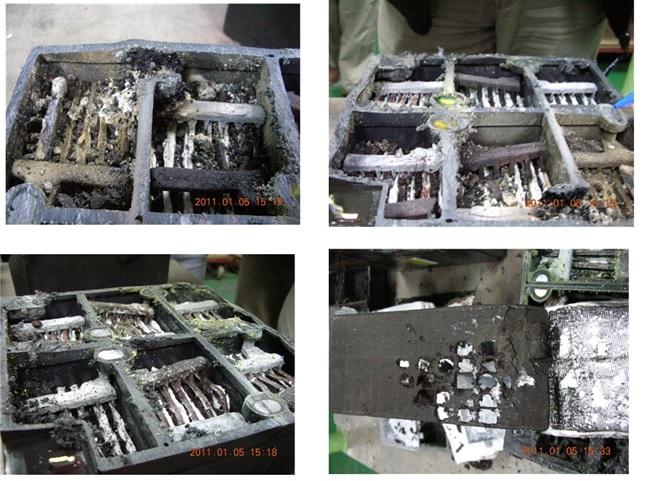

1.活化物質泥化(容量衰減):
.png)
.png)
2.活化物質剝離或脫落(容量衰減):
.png)
.png)
3.格子體腐蝕或脆化:
.png)
.png)
4.電解液減少(板群乾凅):
.png)
.png)

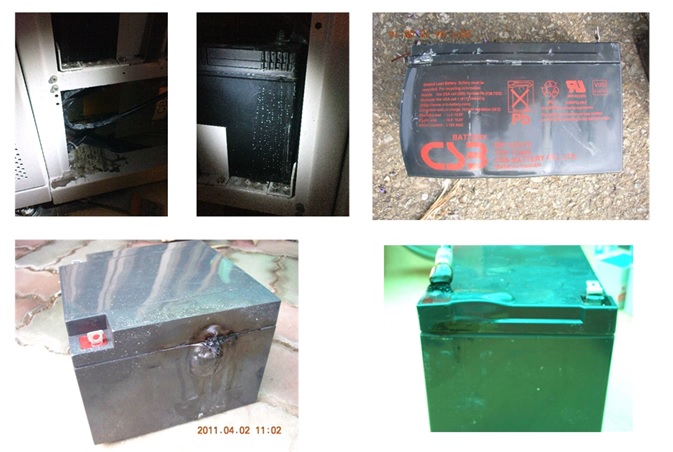

5.電槽膨脹&中蓋變形:

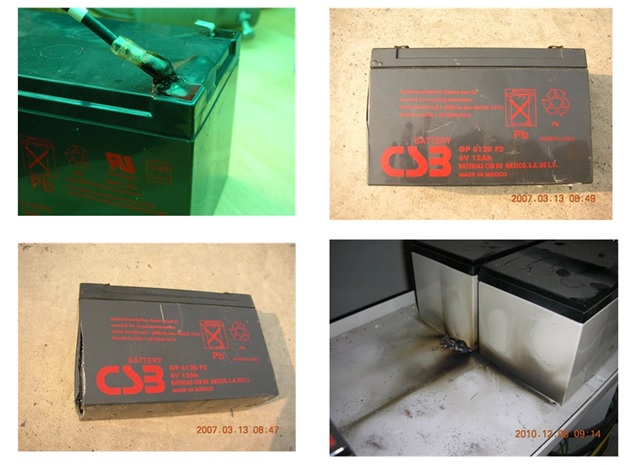

6. 接著劑裂痕(端子)&硫酸溢出:

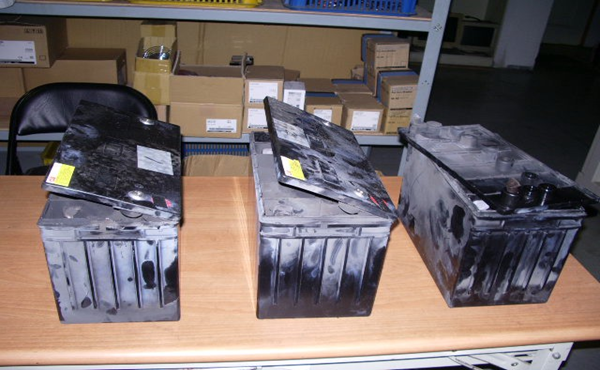

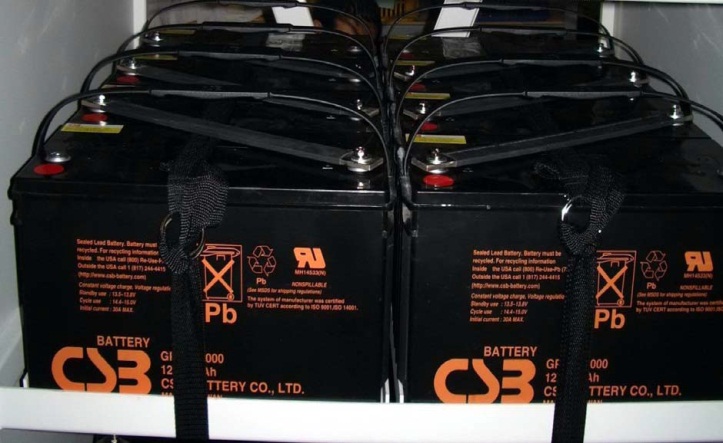

7.其他電池外觀異常照片:
※UPS電池組汰換週期說明:
1.UPS 電池組為鉛鈣免加水免保養電池組，電池使用壽命的長短主要與以下3點有關:
(1) 使用環境
(2) 源頭供電品質的穩定度
(3) 有無定期做充放電來活化電池
雖然無塵室屬於溫度、溼度良好的環境，但亦有可能因以上其中一項原因，而縮短電池壽命。
因受限於機台生產運轉，而無法定期對電池做放電再充電來活化電池，
故電池廠商建議電池組約使用 3 年左右即應更新，以確保市電萬一瞬停或停電 時，UPS 能夠繼續供電給機台使用。
2.電池汰換建議 電池壽命末期可以供電的時間將會明顯縮短。最終，內部的短路、
電解液的枯竭以及陽極格子體的腐蝕等等會造成電池故障。
若在這些狀態下繼續使用，會造成電池發熱、漏液及爆炸之可能。因此必須在這些狀態尚未發生之前即予以汰換。
一般實務上的使用，並不會特地為了活化電池而做充放電的原因為，電池於放電後，需經10小時才能回充至95%左右，
但其充電期間萬一市電壓降、瞬停或停電時， 電池組無足夠之電能可 back-up 放電給負載使用，
反而提高了機台 shut down 的風險。
|
二、電容組:
A、鋁質電解電容:
電解電容器主要是由正負電極與絕緣層所構成，正負極以隔離紙分隔，以防短路，並在負極與絕緣層之間填以液態電解質。
藉由正負極之端子與外部電子電路連接。電解液中的離子在電容器之絕緣層表面積蓄，達到物理儲能的作用，
展現一般電子電路所要求的旁路作用、濾波作用、耦合作用、高低頻分離功能。
B、鋁質電解電容器之充電與放電:
※ 充電 : 電容器之兩端子間通以直流電壓時，兩極間之電壓達到電源電壓以前，電流會短時間流入電容器內，
且一端之電極會有正電，另一端之電極會有負電積存著。
※ 放電 : 在兩極間接上負載電阻，則儲存之正電、負電會在負載電阻中轉變成熱而消掉，此種現象稱為放電。
C、液態電解電容特性的限制:
(1) 電容器會隨著使用時間而劣化，使用壽命有限，因此使用5年即應予以汰換。
(2) 電容易受使用時，周圍溫度和濕度及負荷特性之劇烈變動的影響而縮短使用壽命。
(3) 電容器中存在著電阻損失( resistance loss )和介質損失(dielectric loss)現象，會消耗電力轉變成熱，而使溫度上升，
加速電容器之劣化。
D、液態電解電容器無論阻抗再低，總依然存在。
所以會產生電子元件最怕的熱。 當溫度升高時，仍會不可避免的與作為陽極的鋁製外殼發生水合作用，於是水份逐漸減少，
此時濾波與穩壓的電容功能也會不斷降低，甚至因為溫度的持續攀升，進而發生鼓凸膨脹或爆裂或漏液的情形。

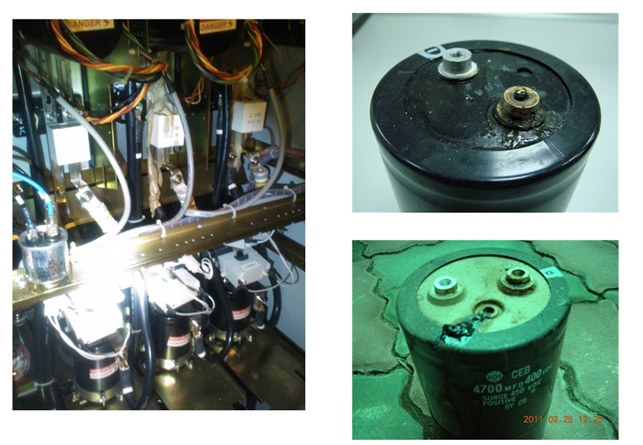

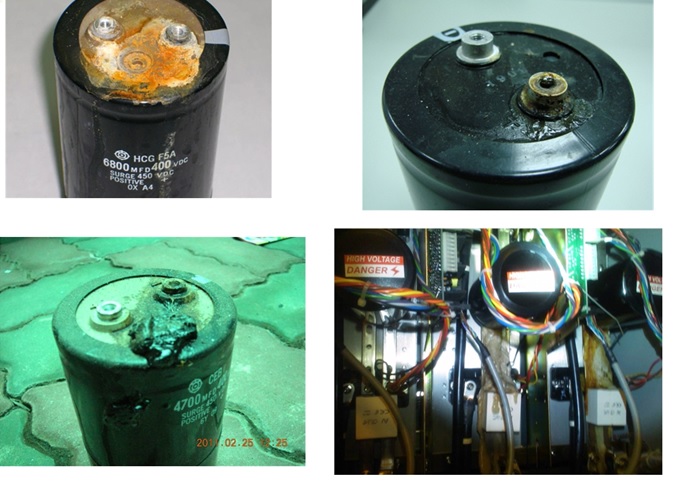

E、電容漏液相關照片
